專注于醫藥、化工領域的“三廢”處理專家---上海一颯環保工程科技有限公司，依靠強大的工程技術能力，為您生產過程中產生的有機廢氣、廢水、廢渣處理提供整體的工程解決方案，攜手與您為安全、潔凈生產消除后顧之憂。
文章來源： |日期:2018-01-31|人氣：5545

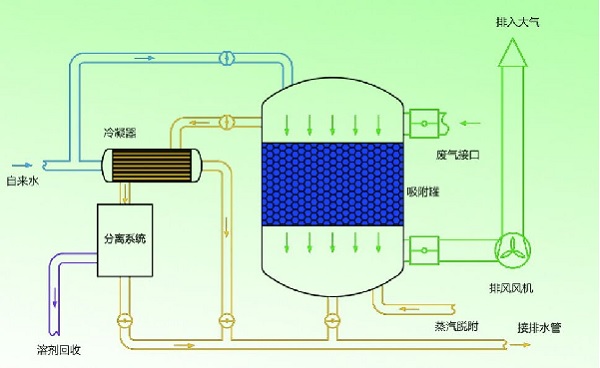

設備原理
顆?；蛑鶢罨钚蕴?，具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用，能使溶劑蒸汽和揮發性物質吸附于其表面，又根據不同物質的沸點，用蒸汽將吸附物質析出。當采用蒸汽為解吸介質時，解吸出的有機溶劑蒸汽與水蒸汽一起通過冷凝器凝結，混和液體進入分離桶分離后進行溶劑回收。殘液經曝氣處理后排放。
設備特點
本裝置主要包括：吸附罐、冷凝器、分離器、曝氣器、主排風機等設備，配有進出口風閥，炭層超溫報警、自動降溫裝置、蒸汽供給管路及電控柜等。
本裝置可根據生產工藝采用單罐或雙罐形式，間歇性生產一般采用單罐；連續性生產則采用雙罐，一只吸附，一只脫附，也可同時使用。裝置的進出風口設置手動或氣動閥門，操作簡便可靠。本裝置采用低壓蒸汽為解吸介質，高沸點的溶劑解吸時可配備蒸汽過熱器，提高蒸汽溫度。兩罐也可同時吸附，定期同時解吸，處理風量可增加一倍，對于間歇性生產可減少投資和占地面積。
應用范圍
·烴類化合物（芳烴、烷烴、烯烴）、苯類、酮類、酚類、醇類、醚類、烷類等化合物；
·用于低濃度的廢氣工況或間歇作業中準備回收利用的有機溶劑工廠、車間。
|
產品型號 |
HXF-100 |
HXF-200 |
HXF-300 |
HXF-500 |
HXF-800 |
||
|
處理廢氣量m3/h |
1000 |
2000 |
3000 |
5000 |
8000 |
||
|
廢氣濃度范圍 |
≤1000 mg/m3 |
||||||
|
進口溫度℃ |
＜50 |
||||||
|
凈化效率 |
≥90% |
||||||
|
處理廢氣類型 |
三苯、酮、醇、醛、酯、烷烴類等有機混合氣體 |
||||||
|
蒸汽耗量 |
每公斤溶劑需蒸汽3～5公斤，每次按3小時計 |
||||||
|
冷卻水耗量T/h |
2.5 |
4 |
6 |
15 |
21 |
||
|
吸附周期h |
34.2/c（c為廢氣濃度g/m3） |
||||||
|
活性炭使用壽命 |
5000～6000小時 |
||||||
|
風機功率kw |
3 |
4 |
7.5 |
11 |
15 |
||
|
罐體直徑mm |
Φ800 |
Φ1000 |
Φ1200 |
Φ1500 |
Φ1800 |
||
|
主機 進口 |
進口尺寸mm |
Φ200 |
Φ300 |
Φ360 |
Φ420 |
Φ500 |
|
|
標高mm |
1425 |
1350 |
1450 |
1725 |
1700 |
||
|
出口尺寸mm |
Φ200 |
Φ300 |
Φ360 |
Φ420 |
Φ500 |
||
|
蒸汽接口尺寸mm |
DN32 |
DN40 |
DN40 |
DN50 |
DN80 |
||
|
壓縮空氣接口尺寸mm |
DN15 |
||||||
|
自來水接口尺寸mm |
DN20 |
DN25 |
DN32 |
DN32 |
DN32 |
||
|
排污口尺寸mm |
DN40 |
DN40 |
DN40 |
DN50 |
DN50 |
||
|
安裝 尺寸 （單罐） |
長mm |
2000 |
2500 |
2800 |
3200 |
3600 |
|
|
寬mm |
1200 |
1400 |
1600 |
2400 |
2600 |
||
|
高mm |
2200 |
2600 |
2600 |
3300 |
3500 |
||
|
設備重量（單罐）kg |
～1500 |
～2200 |
～2600 |
～3400 |
～3800 |
||
|
安裝 尺寸 （雙罐） |
長mm |
2800 |
3200 |
4200 |
6000 |
7200 |
|
|
寬mm |
1900 |
2400 |
2600 |
3200 |
3600 |
||
|
高mm |
2200 |
2600 |
2600 |
3300 |
3500 |
||
|
設備重量（雙罐）kg |
～2500 |
～3600 |
～4500 |
～6000 |
～6500 |
||
